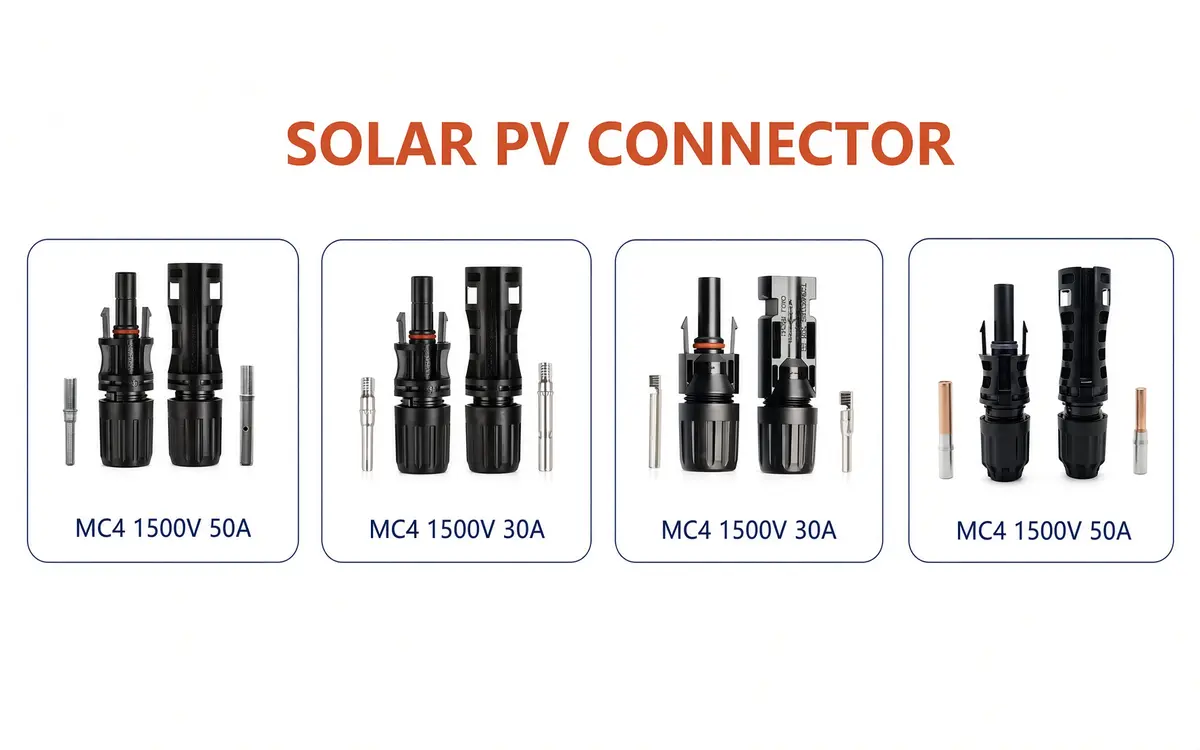

Solar PVC Connector là đầu nối chuyên dụng dùng để kết nối các đoạn cáp điện năng lượng mặt trời trong hệ thống điện mặt trời. Sản phẩm giúp tạo ra mối nối điện chắc chắn giữa tấm pin, dây cáp DC, inverter và các thiết bị liên quan.
Đầu nối được thiết kế cho cáp solar có tiết diện 4mm² và 6mm², đồng thời hỗ trợ cáp 2.5mm² theo thông số nhà sản xuất. Với khả năng chịu điện áp lên đến 1500V DC, sản phẩm phù hợp với nhiều hệ thống điện mặt trời dân dụng và thương mại.
Solar PVC Connector có cấp bảo vệ IP68, giúp hạn chế sự xâm nhập của nước và bụi trong điều kiện lắp đặt ngoài trời. Vỏ cách điện bằng PPO cùng vật liệu tiếp xúc đồng mạ thiếc giúp đầu nối phù hợp với môi trường làm việc khắc nghiệt của hệ thống điện mặt trời.
Solar PVC Connector có chức năng chính là tạo kết nối điện an toàn, ổn định giữa các thành phần trong mạch DC của hệ thống năng lượng mặt trời.
Đầu nối giúp kết nối các đoạn cáp năng lượng mặt trời với nhau, tạo thành đường truyền điện DC liên tục từ các tấm pin đến inverter hoặc bộ điều khiển.
Trong hệ thống PV, các tấm pin thường được ghép nối tiếp hoặc song song. Solar Connector giúp thực hiện các kết nối này nhanh chóng và thuận tiện.
Đầu nối có thể được sử dụng tại đường dây DC giữa chuỗi pin mặt trời (PV String) và inverter, tùy theo thiết kế và loại đầu nối tương thích của thiết bị.
Thiết kế chống nước và chống bụi IP68 giúp bảo vệ khu vực kết nối trước các yếu tố môi trường, góp phần duy trì độ ổn định của hệ thống khi lắp đặt ngoài trời.
Solar PVC Connector là linh kiện quan trọng trong các hệ thống điện mặt trời áp mái, điện mặt trời dân dụng và thương mại.
Sản phẩm có thể được sử dụng để kết nối:
Theo thông tin từ VAZPO, đầu nối được thiết kế cho cả hệ thống điện mặt trời nối lưới và độc lập, phù hợp từ các hệ thống nhỏ tại gia đình đến các dự án thương mại quy mô lớn.
Đầu nối phù hợp cho các hệ thống điện mặt trời áp mái, giúp kỹ thuật viên dễ dàng thực hiện các kết nối giữa các tấm pin và đường dây DC.
Khả năng chịu điện áp cao lên đến 1500V DC giúp sản phẩm phù hợp với các hệ thống PV có điện áp chuỗi cao, khi được sử dụng đúng theo thiết kế và thông số của hệ thống.
Đầu nối có thể được ứng dụng trong các hệ thống có thành phần PV DC, kết hợp với inverter hybrid, bộ điều khiển và hệ thống lưu trữ năng lượng phù hợp.
Solar Connector cũng thuận tiện cho việc thay thế dây cáp, mở rộng chuỗi pin hoặc bảo trì hệ thống điện mặt trời.

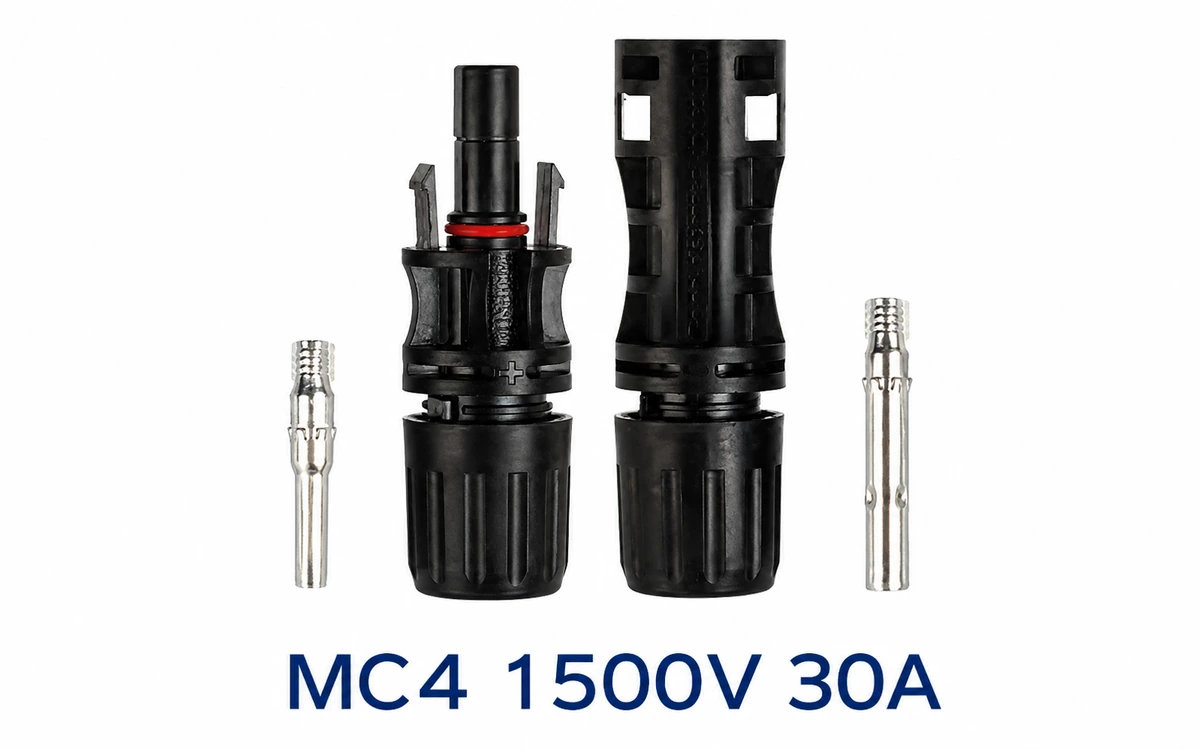

Solar PVC Connector được thiết kế với điện áp định mức 1500V DC, đáp ứng yêu cầu của nhiều hệ thống PV hiện đại có điện áp DC cao.
Dòng định mức 30A phù hợp với nhiều cấu hình hệ thống điện mặt trời. Khi lựa chọn đầu nối, cần đảm bảo dòng điện thực tế của hệ thống không vượt quá giới hạn của sản phẩm.
Cấp bảo vệ IP68 giúp đầu nối có khả năng chống lại sự xâm nhập của nước và bụi, rất phù hợp với môi trường lắp đặt ngoài trời như mái nhà, trang trại điện mặt trời và các dự án PV thương mại.
Đầu nối được thiết kế để sử dụng ngoài trời, có khả năng chống tia UV và chịu được các điều kiện thời tiết khắc nghiệt, góp phần nâng cao độ bền của hệ thống kết nối.
Sản phẩm có dải nhiệt độ môi trường được công bố từ -40°C đến +125°C, phù hợp với nhiều điều kiện vận hành khác nhau.
Phần tiếp xúc sử dụng đồng mạ thiếc, giúp duy trì khả năng dẫn điện và tăng khả năng chống oxy hóa trong môi trường sử dụng ngoài trời.
Điện trở tiếp xúc được công bố ở mức ≤0,3mΩ. Điện trở tiếp xúc thấp giúp hạn chế tổn hao tại điểm nối và hỗ trợ duy trì hiệu suất truyền tải điện của hệ thống.
Solar PVC Connector hỗ trợ các loại cáp có tiết diện 2.5mm², 4mm² và 6mm², trong đó 4mm² và 6mm² là những kích thước phổ biến trong hệ thống điện mặt trời.
Sản phẩm được công bố đáp ứng IEC 62852:2014 và có chứng nhận TUV/CE, giúp đáp ứng các yêu cầu về chất lượng và an toàn đối với đầu nối sử dụng trong hệ thống PV.
Thiết kế đầu nối giúp việc kết nối cáp solar thuận tiện hơn, giảm thời gian thi công và hỗ trợ tạo ra các mối nối chắc chắn trong hệ thống.
Solar PVC Connector là linh kiện quan trọng trong hệ thống điện năng lượng mặt trời, đảm nhiệm việc kết nối các đoạn cáp DC và các thiết bị trong hệ thống PV.
Với điện áp 1500V DC, dòng định mức 30A, cấp bảo vệ IP68, điện trở tiếp xúc ≤0,3mΩ, khả năng sử dụng với cáp 2.5mm² / 4mm² / 6mm² và vật liệu tiếp xúc đồng mạ thiếc, sản phẩm phù hợp cho nhiều hệ thống điện mặt trời dân dụng, thương mại và lưu trữ năng lượng.
Khi thi công, cần lựa chọn đúng loại đầu nối, đúng tiết diện cáp và đảm bảo đầu nối được lắp đặt theo hướng dẫn kỹ thuật. Không nên ghép các đầu nối khác chuẩn hoặc khác nhà sản xuất nếu chưa xác nhận khả năng tương thích.
Đức Hiếu Solar cung cấp Solar PVC Connector, cáp solar, đầu nối MC4 và các phụ kiện điện năng lượng mặt trời phục vụ thi công, bảo trì và mở rộng hệ thống PV. Liên hệ Đức Hiếu Solar để được tư vấn sản phẩm phù hợp với từng cấu hình hệ thống.
