Cáp năng lượng mặt trời hợp kim nhôm PV-AL 4mm² / 6mm² là dòng cáp chuyên dụng cho hệ thống điện năng lượng mặt trời, sử dụng hợp kim nhôm làm vật liệu dẫn điện thay cho đồng truyền thống.
Cáp được thiết kế dạng lõi đơn, phù hợp để kết nối các tấm pin mặt trời, chuỗi PV, hộp đấu nối và inverter trong hệ thống điện mặt trời. Theo thông tin từ VAZPO, dòng PV-AL được thiết kế để hoạt động trong môi trường ngoài trời khắc nghiệt, có khả năng chống tia UV, độ ẩm và thời tiết, đồng thời phù hợp cho cả hệ thống cố định và di động.
Một ưu điểm nổi bật của cáp hợp kim nhôm là trọng lượng nhẹ và chi phí vật liệu thấp hơn so với cáp đồng, đặc biệt có lợi đối với các hệ thống cần đi dây đường dài. Tuy nhiên, do nhôm có điện trở suất cao hơn đồng, việc lựa chọn tiết diện và thiết kế hệ thống cần được tính toán phù hợp.
Cáp PV-AL đảm nhiệm việc truyền tải dòng điện một chiều từ các tấm pin mặt trời đến các thiết bị trong hệ thống PV như combiner box, inverter hoặc bộ điều khiển phù hợp.
Cáp có thể sử dụng để kết nối các tấm pin theo cấu hình nối tiếp hoặc song song, tạo thành các PV String với điện áp và dòng điện phù hợp với thiết kế hệ thống.
Trong hệ thống điện mặt trời, cáp solar được sử dụng để truyền điện DC từ chuỗi pin đến inverter. Với điện áp định mức lên tới 1.5kV DC, PV-AL có thể đáp ứng nhiều hệ thống PV điện áp cao khi được lựa chọn đúng thông số.
Lớp cách điện và vỏ cáp sử dụng Polyolefin chiếu xạ giúp cáp có khả năng chống UV, chống ẩm, chống hóa chất và chịu được điều kiện môi trường ngoài trời.
Cáp PV-AL 4mm² / 6mm² có thể được sử dụng trong hệ thống điện mặt trời áp mái, tùy thuộc vào dòng điện thiết kế, chiều dài tuyến cáp và yêu cầu sụt áp.
Cáp phù hợp cho các hệ thống PV trên mái nhà xưởng, văn phòng, cửa hàng và các công trình thương mại có nhu cầu truyền tải điện DC.
Với ưu điểm nhẹ hơn và tiết kiệm chi phí hơn so với dây dẫn đồng, cáp hợp kim nhôm đặc biệt phù hợp để xem xét trong các dự án có tuyến cáp dài. VAZPO cũng nêu dòng cáp này phù hợp với các trang trại năng lượng mặt trời quy mô lớn.
PV-AL có thể được sử dụng trong các hệ thống solar off-grid kết hợp pin lưu trữ, inverter độc lập hoặc hybrid, với điều kiện lựa chọn đúng điện áp, dòng điện và tiết diện cáp.
Thiết kế cáp phù hợp với cả các ứng dụng cố định và di động, phục vụ nhiều cấu hình hệ thống PV khác nhau.

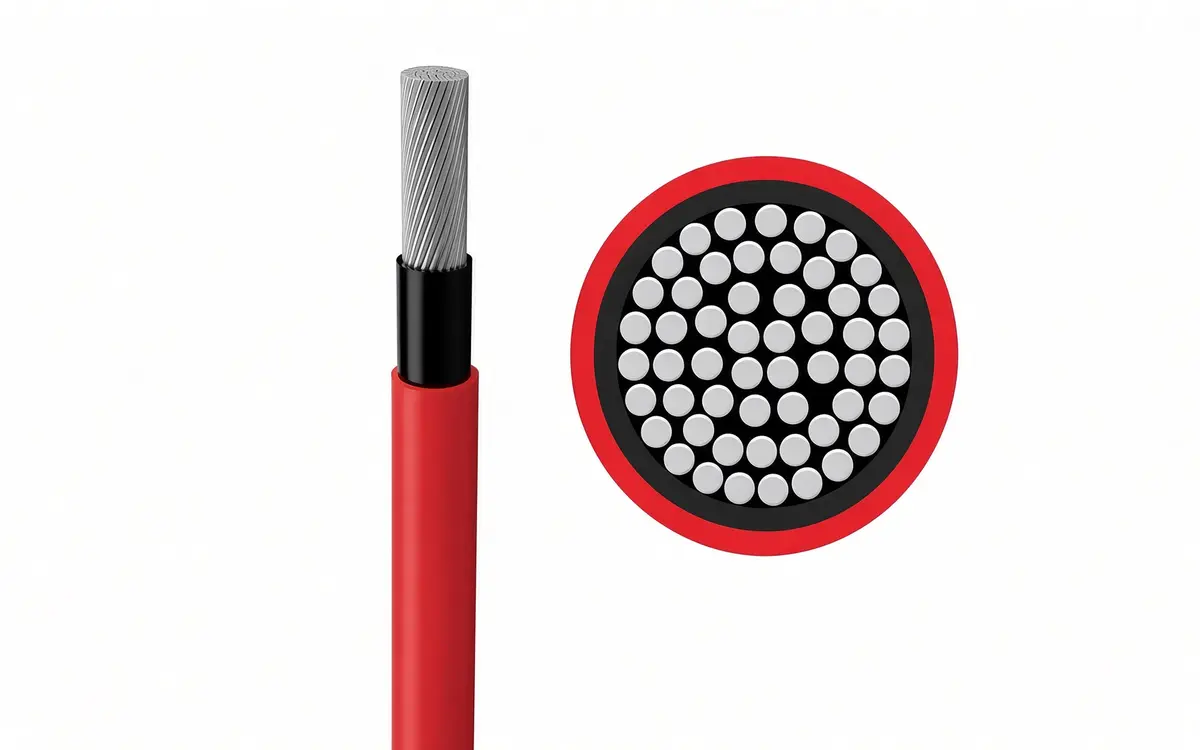

Điểm khác biệt chính của PV-AL là ruột dẫn hợp kim nhôm. Vật liệu này có ưu điểm về trọng lượng và chi phí so với đồng, đồng thời có khả năng chịu lực kéo và uốn tốt.
Hợp kim nhôm có trọng lượng thấp hơn đồng, giúp giảm tải cho hệ thống giá đỡ và thuận tiện hơn khi vận chuyển, kéo dây và thi công, đặc biệt với các tuyến cáp dài.
So với dây dẫn đồng có cùng mục đích sử dụng, dây dẫn hợp kim nhôm có lợi thế về chi phí vật liệu. Đây là một trong những lý do cáp nhôm được quan tâm trong các dự án điện mặt trời quy mô lớn.
Cáp có điện áp định mức 1.5kV DC, phù hợp với nhiều hệ thống PV hiện đại sử dụng chuỗi pin có điện áp cao.
PV-AL được công bố có khả năng hoạt động trong khoảng -40°C đến +125°C, phù hợp với môi trường nhiệt độ thay đổi và điều kiện khí hậu nóng.
Nhiệt độ ngắn mạch được công bố lên tới 280°C trong thời gian 5 giây, góp phần tăng khả năng chịu đựng trong những tình huống sự cố ngắn hạn.
Lớp cách điện và vỏ ngoài được thiết kế để chống lại tia UV, độ ẩm và điều kiện thời tiết khắc nghiệt, phù hợp với môi trường lắp đặt ngoài trời của hệ thống năng lượng mặt trời.
Lớp cách điện và vỏ ngoài sử dụng vật liệu Polyolefin chiếu xạ có đặc tính chống cháy, ít khói và không chứa halogen, góp phần nâng cao yêu cầu an toàn khi sử dụng trong công trình.
Theo thông tin sản phẩm, cáp có khả năng chống nước axit, kiềm và hóa chất, giúp duy trì hiệu suất ổn định trong môi trường ngoài trời.
Cáp PV-AL được công bố có tuổi thọ sử dụng ≥25 năm, phù hợp với yêu cầu tuổi thọ dài của các dự án điện năng lượng mặt trời.
Sản phẩm được công bố với các chứng nhận TUV, EN, UL và CQC, đáp ứng nhiều yêu cầu tiêu chuẩn khác nhau trên thị trường.
| Thông số | PV-AL 4mm² | PV-AL 6mm² |
|---|---|---|
| Tiết diện | 4mm² | 6mm² |
| Loại dây | Lõi đơn | Lõi đơn |
| Ruột dẫn | Hợp kim nhôm | Hợp kim nhôm |
| Điện áp DC | 1.5kV | 1.5kV |
| Nhiệt độ làm việc | -40°C đến +125°C | -40°C đến +125°C |
| Cách điện | Polyolefin chiếu xạ | Polyolefin chiếu xạ |
| Vỏ ngoài | Polyolefin chiếu xạ | Polyolefin chiếu xạ |

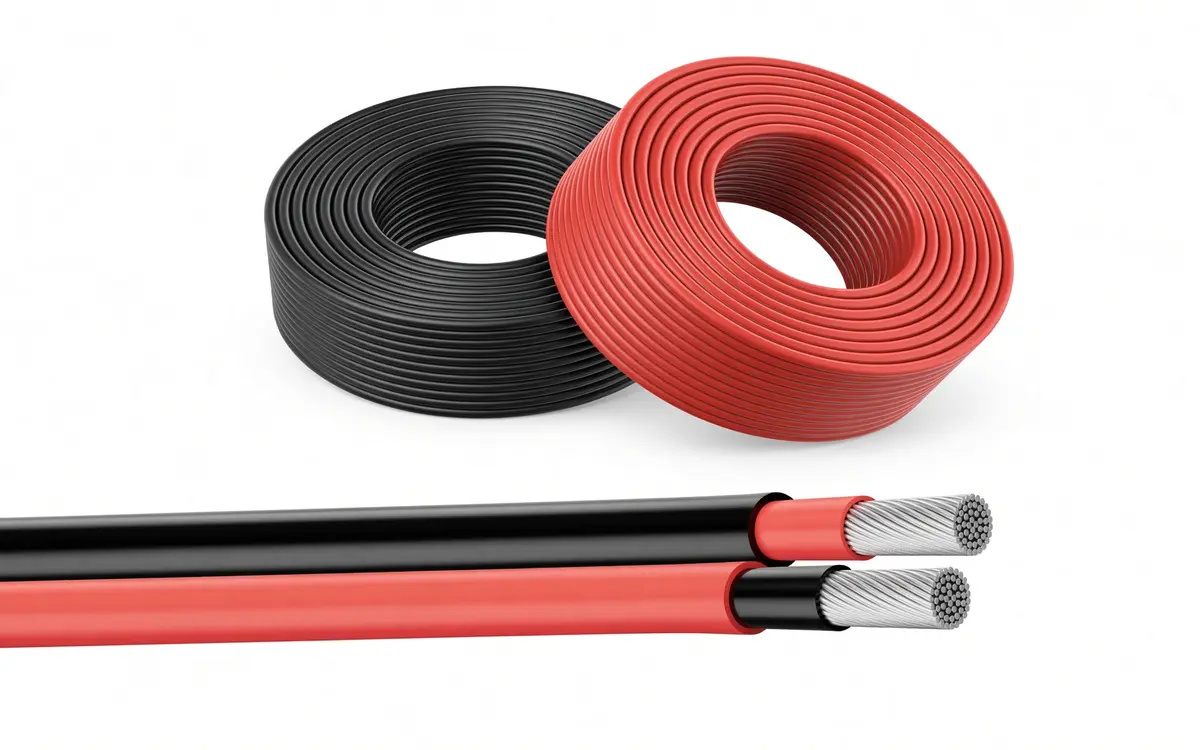

| Màu | Đỏ / Đen | Đỏ / Đen |
| Tuổi thọ thiết kế | ≥25 năm | ≥25 năm |
Theo bảng thông số của nhà sản xuất, cáp 1×4mm² có đường kính ngoài khoảng 5,89mm, trọng lượng khoảng 38,8kg/km; cáp 1×6mm² có đường kính ngoài khoảng 6,47mm, trọng lượng khoảng 48,3kg/km.
Do nhôm có điện trở cao hơn đồng, không nên lựa chọn tiết diện cáp chỉ dựa trên dòng điện mà cần xem xét đồng thời chiều dài tuyến cáp, mức sụt áp cho phép, nhiệt độ môi trường, phương pháp lắp đặt và dòng điện thực tế của hệ thống. Nhà sản xuất cũng lưu ý rằng việc lựa chọn kích thước phù hợp đặc biệt quan trọng khi sử dụng dây dẫn nhôm.
Khi thi công, cần sử dụng đầu cos, đầu nối và phụ kiện được thiết kế tương thích với dây dẫn nhôm, đồng thời thực hiện đúng yêu cầu kỹ thuật để đảm bảo mối nối chắc chắn và hạn chế nguy cơ oxy hóa hoặc phát nhiệt tại điểm tiếp xúc.
Cáp năng lượng mặt trời hợp kim nhôm PV-AL 4mm² / 6mm² là giải pháp đáng cân nhắc cho các hệ thống điện mặt trời cần tối ưu chi phí, trọng lượng và khả năng truyền tải điện trên các tuyến dây dài.
Với dây dẫn hợp kim nhôm, điện áp định mức 1.5kV DC, dải nhiệt độ -40°C đến +125°C, khả năng chống UV, chống ẩm, chống hóa chất, vật liệu cách điện không halogen và tuổi thọ thiết kế từ 25 năm, sản phẩm phù hợp với nhiều hệ thống PV dân dụng, thương mại và quy mô lớn.
Đức Hiếu Solar cung cấp cáp năng lượng mặt trời PV-AL 4mm² / 6mm² cùng các loại cáp solar, đầu nối PV và phụ kiện điện mặt trời. Liên hệ Đức Hiếu Solar để được tư vấn lựa chọn tiết diện cáp phù hợp với công suất, dòng điện và chiều dài tuyến cáp của hệ thống.
